Esecutivi di Cantiere Capriate in Legno
La funzione Esecutivi di Cantiere consente di generare automaticamente i disegni tecnici della capriata in legno, utili per la documentazione di progetto, la stampa e l’esportazione verso software CAD.
Selezionando il comando “Genera → Esecutivi di Cantiere”, il software apre la finestra di Anteprima di Stampa, dalla quale è possibile visualizzare e gestire i principali elaborati grafici della capriata.

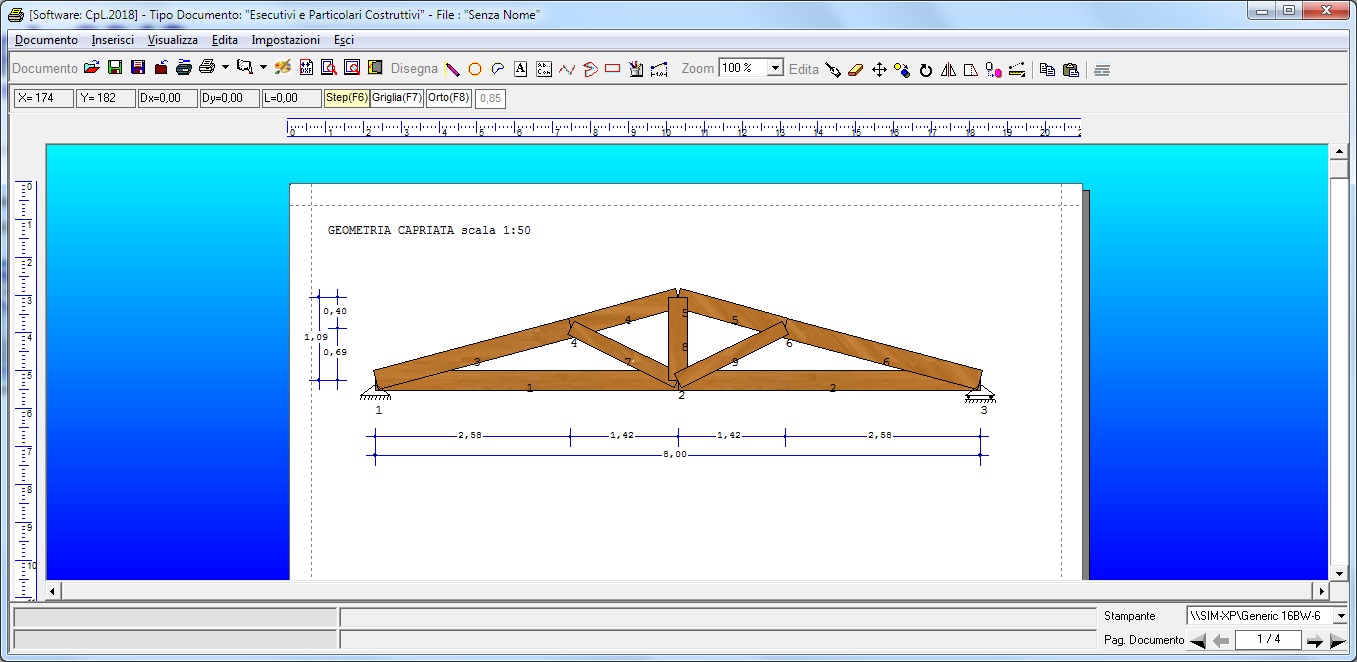

Geometria della Capriata
L’elaborato mostra la geometria complessiva della capriata, con disposizione degli elementi strutturali, aste e nodi.

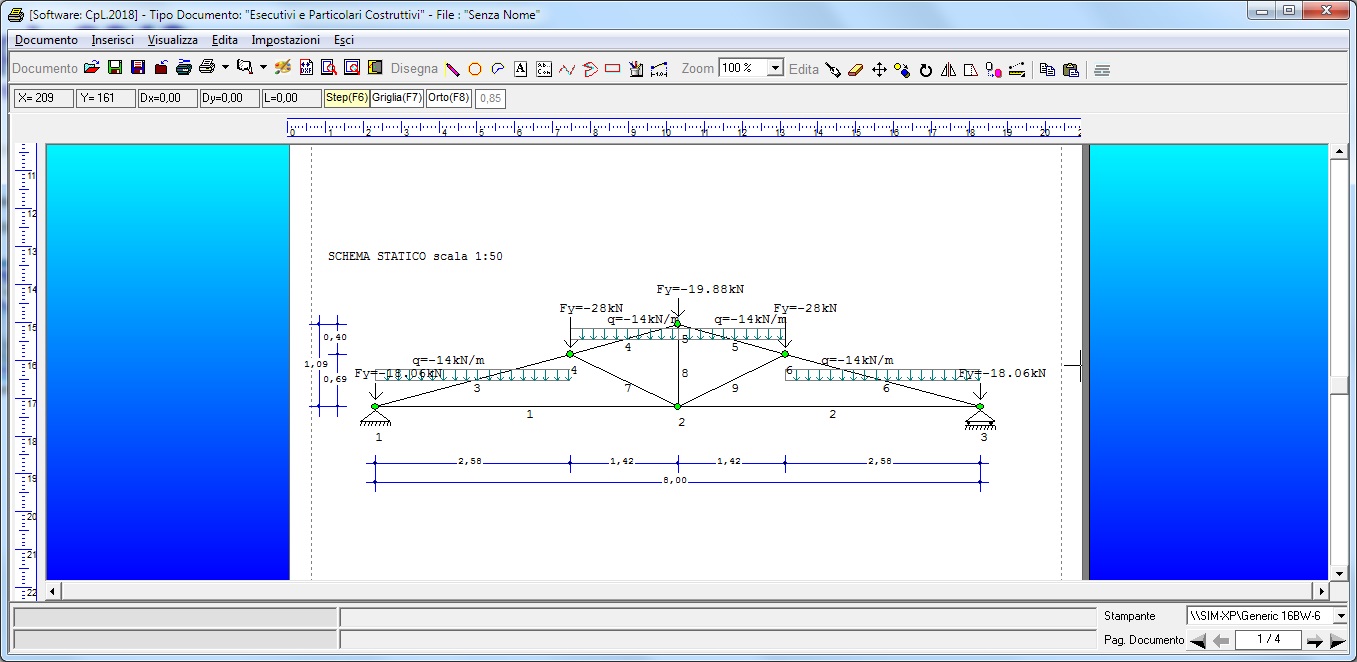

Schema Statico
Lo schema statico rappresenta il modello strutturale utilizzato per il calcolo, con aste, vincoli, nodi e impostazione generale della struttura.
Collegamenti e Unioni in Legno
L’elaborato dei collegamenti consente di visualizzare i dettagli delle unioni in legno, utili per il controllo tecnico e per la preparazione degli elaborati di cantiere.
Funzioni disponibili nell’anteprima
Dalla finestra di anteprima è possibile gestire gli elaborati prodotti dal software ed esportarli nei formati più utili per l’attività professionale.
- Stampa diretta del grafico
- Modifica e personalizzazione dell’elaborato con testi, linee, cerchi e altri elementi grafici
- Creazione di immagini bitmap
- Esportazione in formato DXF per l’importazione in software CAD
Gli esecutivi generati permettono di completare la documentazione tecnica della capriata e di produrre elaborati grafici coerenti con il modello di calcolo.
